pcb六層板疊層結構及阻抗參數,工程師必備數據

  • 時間:2023-08-21

90ohm 線寬是多少?100ohm線間距是多少?5mil的線能不能滿足50ohm?設計多層阻抗板時多少工程師在布線時都會遇到這些數據難題。文豐今天找了華秋電路的壓合結構核算出部分阻抗參數,分享大家。


不同的壓合結構對應的阻抗線寬/線距都不同,下面參數僅供對應結構參考。

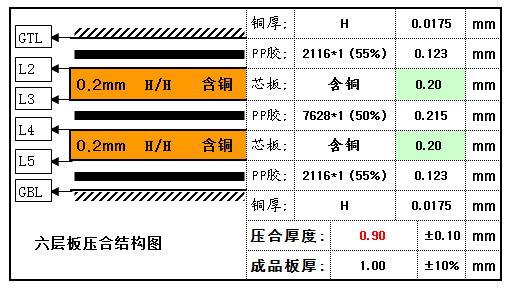

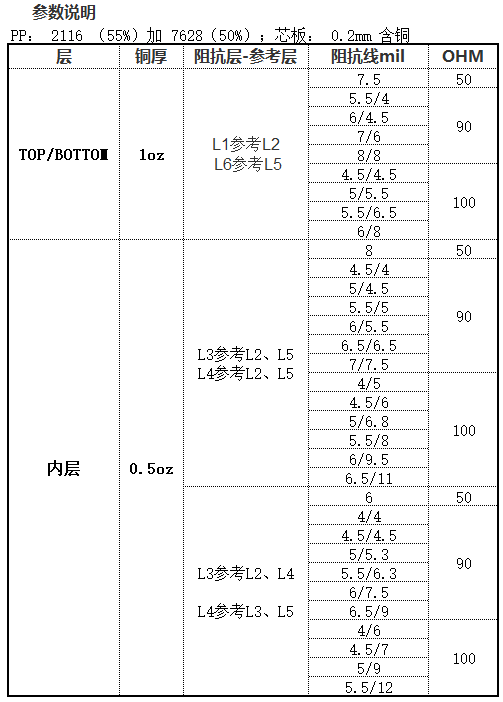

六層板1.0mm疊層結構及阻抗參數:


六層板1.2mm疊層結構及阻抗參數:

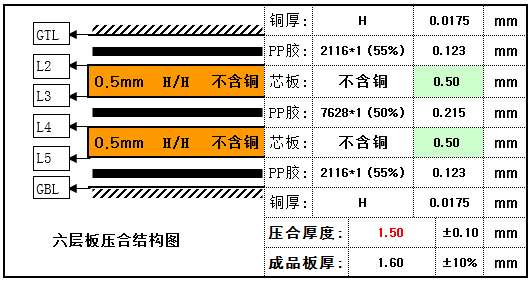

六層板1.6mm疊層結構及阻抗參數:


六層板2.0mm疊層結構及阻抗參數:



六層板2.5mm疊層結構及阻抗參數:
